聚氨酯桔纹漆是工业防腐中应用较为常见的产品之一，适用于大气环境下钢铁防锈，在一般防腐、化工大气、海洋环境等防腐及耐候涂装中应用。在防锈性能、附着力、机械性能、配套性能方面优良，桔纹漆分为两种：自干型桔纹漆和洒点型桔纹漆，一般自干型桔纹漆使用的频率较高，喷涂直接出花纹，效果就是类似橘子皮的凹凸花纹感觉，可以效的遮盖不平整的机件表面；

一、桔纹漆效果图

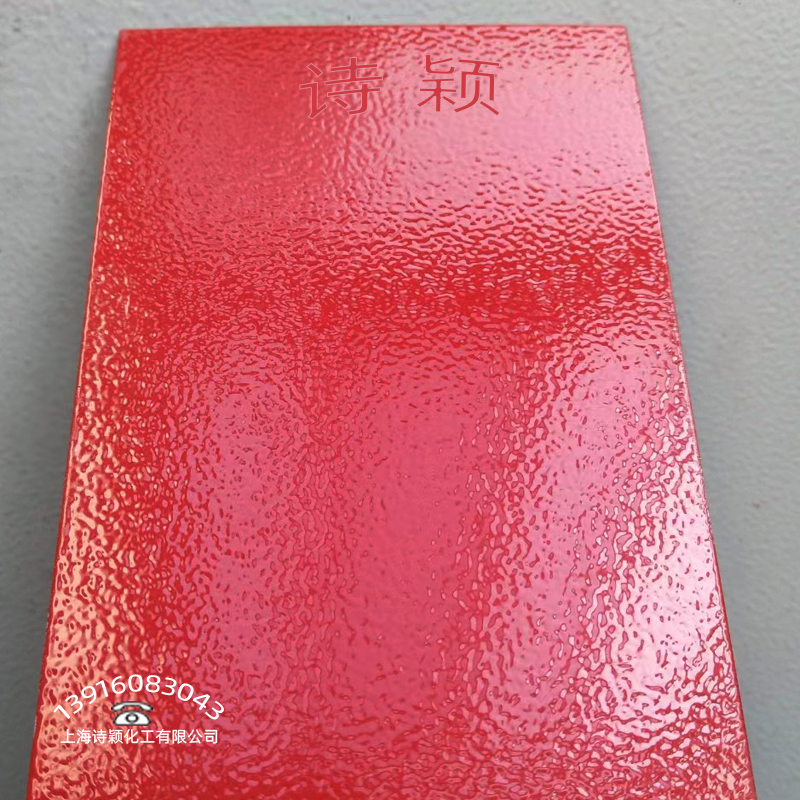

1.高光桔纹漆效果图

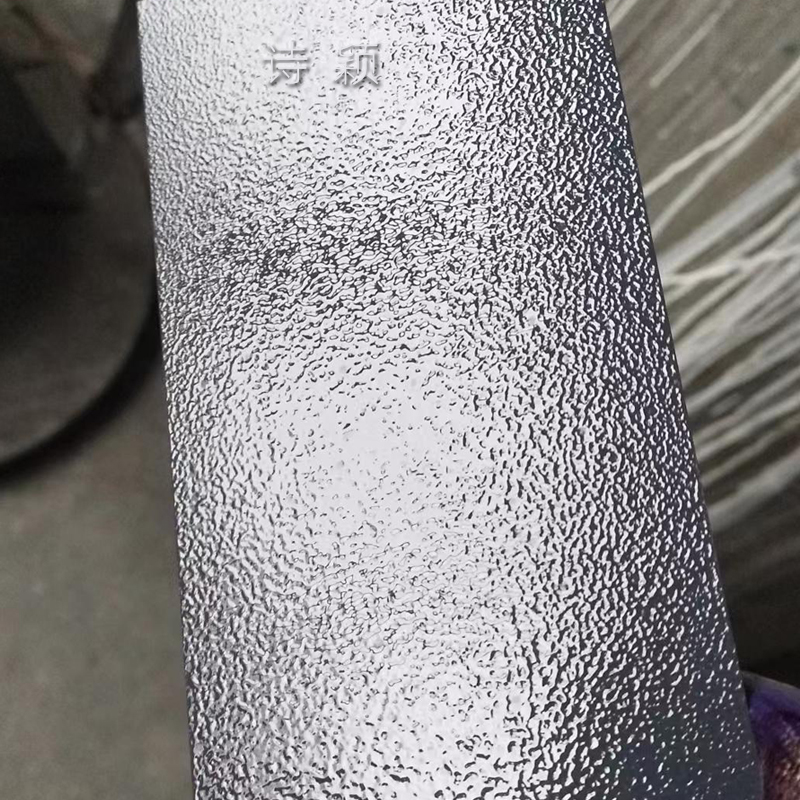

2.丙烯酸桔纹漆效果图

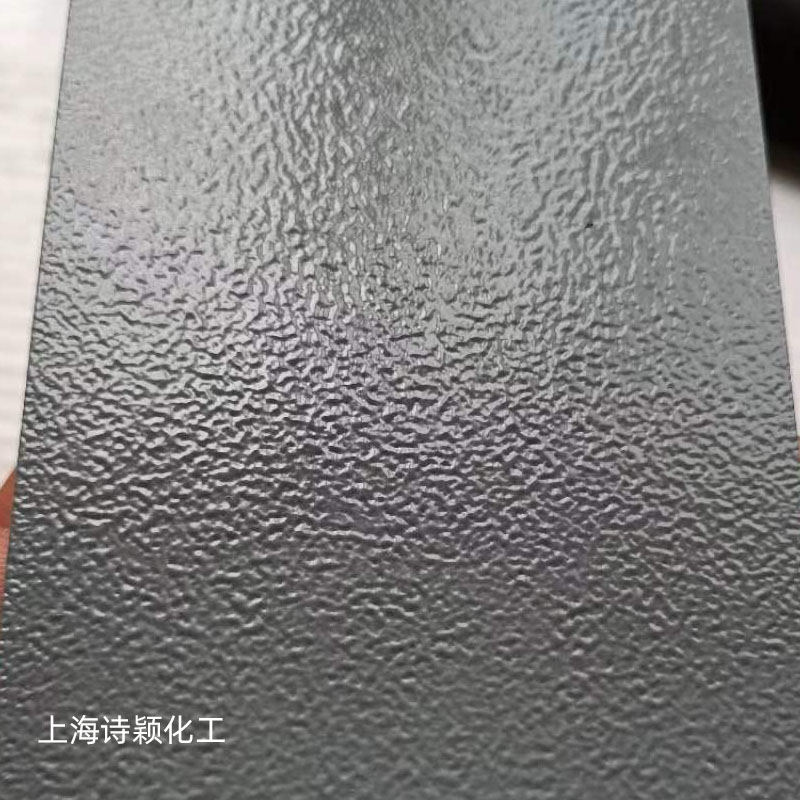

3. 聚氨酯桔纹漆效果图

二、桔纹漆的工艺流程

1、对基材表面要除去油污、铁锈、氧化皮，进行喷砂或抛丸处理，达到除锈等级Sa2.5级标准，粗糙度达到30-70μm； 粗糙度达到30-70μm。

2、丙烯酸双组份桔纹漆由甲组份+乙组分（固化剂）组成，按照桔纹漆的施工工艺配比喷涂

3、油漆使用前应搅拌均匀；丙烯酸桔纹漆：固化剂：稀释剂=5：1：1

4、如丙烯酸桔纹漆花纹过大，可用添加本公司桔纹助剂将花纹调小

5、施工中油漆粘度太高，可以加入锤纹稀释剂进行调节。

三、注意事项

聚氨酯桔纹漆的涂刷方式有很多种，可以选择喷涂，刷涂，滚涂均可，使用不同的涂刷方式，注意涂料的粘稠度，用稀释剂来对涂料进行调配，而且注意用量不能过多，以免影响到涂料的覆盖性。

四、施工环境

1、双组份涂料应在4-6小时内用完，避免涂料胶化无法使用

2、高温天气施工时，可适当添加慢干水降低挥发速度

3、大风雨雪天气，空气湿度大于85%环境下不可施工

4、被涂基材温度需要大于露点3℃，避免表面结露

5、干凉处贮存，5-30℃，避免阳光直射，远离热源及火源
