上海诗颖化工灰色丙烯酸聚氨酯面漆是一种以丙烯酸树脂和聚氨酯树脂为主要成膜物质，添加颜填料、助剂及溶剂配制而成的双组分（或单组分）涂料，属于高性能工业防护与装饰性面漆。其核心特点是兼具丙烯酸树脂的耐候性与聚氨酯树脂的耐磨性、附着力，广泛应用于对装饰性和防护性要求较高的领域。以下从特性、应用、施工及注意事项等方面展开介绍：

一、核心特性

1.装饰性优异

l 颜色稳定性：灰色为中性色，对光线反射均匀，不易因紫外线照射产生明显变色（如黄变），长期保持色彩一致性，适用于对外观要求高的场合（如建筑外墙、设备外壳）。

l 光泽可调：可根据需求制成高光（≥80°）、半光（30°-80°）或哑光（≤30°）效果，满足不同场景的美观需求（如高光用于不锈钢金属，哑光用于工业设备）。

2.防护性能突出

l 耐候性强：丙烯酸树脂赋予漆膜优异的紫外线能力，长期暴露于户外不易粉化、开裂，使用时间长（视环境而定）。

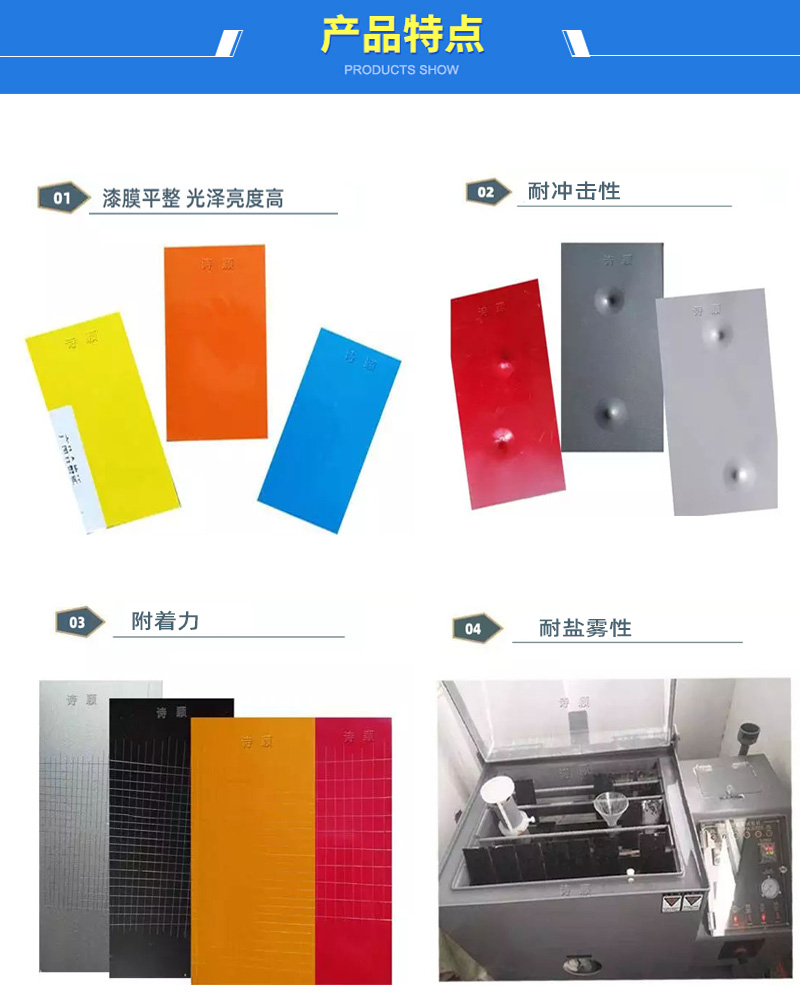

l 耐磨抗划：聚氨酯成分提升漆膜的硬度和柔韧性平衡，抗冲击性（通常≥30/cm，符合GB/T 1732标准）、耐磨损性（磨耗量≤0.05g/100r，符合GB/T 1768），适用于频繁摩擦或机械接触的环境。

l 耐化学介质：对弱酸、弱碱、盐雾及部分溶剂（如汽油、稀酸）有一定抵抗力（具体耐受性需参考产品说明书），适合化工、沿海等腐蚀性环境。

l 附着力好：与多种底材（如钢结构、机械设备、铝合金）结合紧密，配套合适的底漆（如环氧富锌底漆、环氧云铁中间漆）可形成长效防护体系。

3.施工适应性广

l 可采用喷涂（无气喷涂效率高）、刷涂或辊涂施工，干燥速度适中（表干2-4小时，实干24小时，25℃环境下），适合大规模工程或局部修补。

二、典型应用场景

1.工业领域

l 化工设备、储罐、管道外壁防护（需配套耐蚀底漆）；

机械制造、车辆（如工程机械、货车车身）的表面涂装，兼顾防护与美观；

l 金属结构（如桥梁、塔架）的户外防护，抵抗风雨、紫外线及工业大气腐蚀。

l 电力设备（如变电站外壳、发电机支架）的防护与标识。

2.塑胶领域

l 塑胶材质（如PA6尼龙、ABS、PS)的表面喷涂和装饰。

三、施工要点

1.表面处理

l 底材需清洁、干燥、无油污、锈蚀（St2级以上除锈标准，混凝土需养护至含水率≤8%）；

l 喷砂处理至Sa2.5级（近白级）可增加附着力（尤其金属底材）。

2.配套体系

l 典型配套：环氧富锌底漆（防锈）→环氧云铁中间漆（增强屏蔽）→灰色丙烯酸聚氨酯面漆（装饰防护）；

l 若底材为混凝土，需先涂刷封闭底漆（如渗透型环氧底漆），再涂中间漆和面漆。

3.混合与施工

l 双组分漆需按比例混合（如主剂:固化剂：稀释剂=4:1:1），搅拌均匀后静置熟化15-30分钟（消除气泡）；

l 稀释剂需使用配套产品（通常为聚氨酯稀释剂），稀释比例≤30%（重量比），避免过度稀释影响漆膜性能；

l 喷涂压力建议0.4-0.6MPa，喷嘴口径1.5-2.0mm，膜厚控制在40-60μm（干膜）以达到好的性能。

4.干燥与固化

l 25℃环境下，表干2-4小时，实干24小时；全固化需7天（低温高湿环境需延长）烘烤80度*2小时;

l 施工间隔：每道漆间隔4-6小时（前一道漆表干后即可涂下一道）。

四、注意事项

1.环境要求

施工温度5-35℃，相对湿度≤85%（避免高温高湿导致漆膜起泡或发白）；避免在雨、雪、雾等潮湿环境下施工，未干燥漆膜遇水易导致附着力下降。

2.储存与安全

密封储存于阴凉干燥处（5-35℃），保质期通常6-12个月（具体以包装标识为准）；

含有溶剂，施工时需通风良好，佩戴防毒面具、手套等防护用品，远离火源。

总结

上海诗颖化工灰色丙烯酸聚氨酯面漆凭借其平衡的防护与装饰性能，成为工业与建筑领域中高端涂装的常用选择。实际应用中需结合底材类型、环境条件及使用需求，选择配套底漆、控制施工质量，并遵循储存与安全规范，以充分发挥其长效防护和美观效果。
