水性达克罗涂料，是金属表面处理替代镀锌、热镀锌等进行表面防腐的新技术，是表面涂装处理行业中替代型的环保产品。我司采用成熟配方及优良原料自行研发生产的锌铬型涂液，是由锌、铝组成的无机水性产品。

该涂液配方是由A、B、C三种组份构成：

A：主要为超细鳞片状锌、铝及水溶性有机助剂构成的银灰色浆状物；

B：主要为含有防腐助剂、特殊调节剂等构成的水溶液；

C：为涂液的增粘组份，主要成份为纤维素类白色至微黄色粉末。

本产品由A,B,C三剂配制而成，适用于黑色金属、有色金属等的表面防锈处理。

水性达克罗涂料使用方法 ：

1.1   涂液配制（锌铬涂液的配比）

     A剂：银灰色浆状物；

     B剂：无色或淡黄色水溶液

     C剂：可根据不同形状的工件要求定量

  备注：A、B剂的比例为16：24

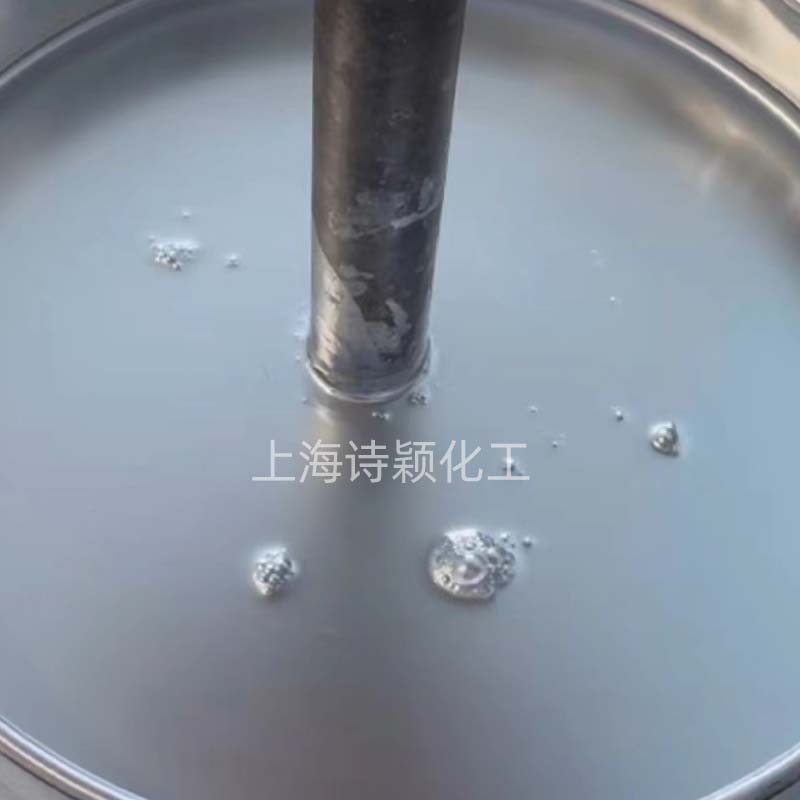

1.2  在配制前，先用间接的水浴方式把称量好的A剂和B剂的温度保持在25±2℃，再使用变频搅拌机，充分搅 拌A剂，使锌铝浆完全分散均匀，待B剂的加入。

1.3  把B剂慢慢地沿容器壁加入到正在搅拌中的A剂桶内。

1.4  待B剂加入后，搅拌机连续搅拌1-2小时后，再加入C剂，若C剂有结块时，必须将之弄成粉状后再慢慢加 入。（加入时温度不应低于25℃，低于25℃时C剂不易溶解）再继续慢速搅拌12小时，以利涂液熟化和消 泡。

1.5  搅拌完成倒入浸槽浸涂时，须使用80-100目不锈钢滤网过滤。

1.6  现场浸涂槽须具备温控装置，使涂液温度保持在22±2℃（温度太高，涂液容易老化，且影响粘度），涂 液须保持循环流动；保持分散均匀和防止沉淀。
